高精度温补晶振TCXO

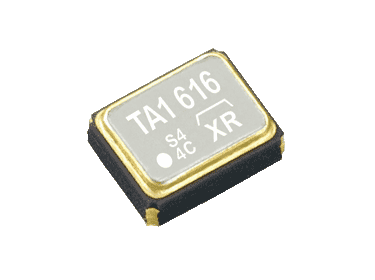

2520温补晶振TG-5006CG

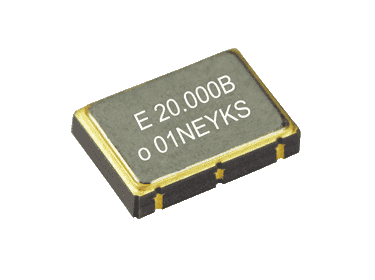

低抖动温补晶振TG-5501CA

EPSON为客户提供多种高精度温补晶体振荡器 (TCXO) 方案，尺寸更小，稳定性更好。常规0.5ppm温补晶振的尺寸一般为2520和2016两种小尺寸，0.1ppm超高精度温补晶振尺寸一般为5032、7050两种规格。其中，2016、2520 为主力的小规格温补晶振功耗较低，5032、7050 尺寸产品则在高精度与高稳定性方面表现更为突出。
目前批量交付的小尺寸产品已实现1610规格，高精度晶振以0.1ppm为主，覆盖10MHz至55MHz频率范围。主力销售型号包括TG2016SMN和TG2520SMN等0.5ppm小尺寸高精度温补晶振。除工业级应用外，爱普生还提供汽车级车规温补晶振以及3225封装的32.768kHz贴片温补晶振。

爱普生常规温补晶振型号

型号 晶振功能 外部尺寸
[ mm ]		 频率范围 精度
ppm		 公差@工作温度
[ ppm@℃]		 输出 电源电压
[ V ]		 规格书
TG1612SLN TCXO/
VC-TCXO/
TCXO-standby		 1.6x1.2x0.45 13~55.2MHz ± 2
±0.5@-40~+85
±5.0@-85~+105		 正玄波 1.7~3.63V TG1612SLN温补晶振
TG2016SLN 2.0x1.6x0.7 10~55.2MHz TG2016SLN温补晶振
TG2016SMN TCXO/
VC-TCXO		 2.0x1.6x0.73 10~55MHz ± 1.5
±0.5@-40~+85
±2.0@-40~+85		 正玄波 1.7~3.63V TG2016SMN
TG2520SMN 2.5x2.0x0.8
TG2520CEN 12~50MHz ± 2 ±2@-40~+85 CMOS 2.375~3.63V TG2520CEN温补晶振
TG-5006CJ 2.0x1.6x0.73 13~52MHz ± 2 ±0.5@-30~+85
±2@-30~+85		 正弦波 1.7~3.465V TG-5006CJ温补晶振
TG-5006CG 2.5x2.0x0.8
TG-5006CE 3.2x2.5x0.9 13~20MHz
25~40MHz		 ± 2 ±0.5@-30~+85
±2@-30~+85		 正玄波 1.7~3.63V TG-5006CE温补晶振
TG3225CEN 10~55MHz ± 2 ±0.5@-40~+85
±2.0@-40~+85		 CMOS 2.375~3.63V TG3225CEN温补晶振
TG-3541CE TCXO 3.2x2.5x1.0 32.768kHz 3.4/5@-40~+85；8@-40~+105 CMOS 1.5~5.5V 32.768KHz温补晶振
TG5032CGN TCXO/
VC-TCXO/
(网络应用)		 5.0x3.2x1.45
(10 pins)		 10~40MHz ± 1 ±0.1@-40~+85
±0.25@-40~+85
±0.28@-40~+85		 CMOS 3.3 Typ.
(2.375~3.63V)		 TG5032CGN温补晶振
TG5032SGN 正玄波
TG5032CFN 5.0x3.2x1.45
(4 pins)		 CMOS TG5032CFN晶振
TG5032SFN 正玄波
TG5032CKN TCXO 5.0x3.2x1.45
(10 pins)		 10~54MHz ± 1 ±0.1@-40~+105 CMOS 3.3±5% TG5032CKN温补晶振
TG5032SKN 正玄波
TG5032CMN 5.0x3.2x1.45
(4 pins)		 CMOS
TG5032SMN 正玄波
TG-5510CB TCXO 5.0x3.2x1.45
(10 pins)		 10~54MHz ± 1 ±0.28@-40~+85 CMOS/正弦波 3.3±5% TG-5510CB温补晶振
TG-5511CB 5.0x3.2x1.45
(4 pins)
TG7050CKN TCXO 7.0x5.0x1.5
(10 pins)		 10~54MHz ± 1 ±0.1@-40~+105 CMOS 3.3±5% TG7050CKN温补晶振
TG7050SKN 正弦波
TG7050CMN 7.0x5.0x1.5
(4 pins)		 CMOS
TG7050SMN 正弦波
TG-5510CA TCXO 7.0x5.0x1.5
(10 pins)		 10~54MHz ± 1 ±0.28@-40~+85 CMOS/正弦波 3.3±5% TG-5510CA
TG-5511CA 7.0x5.0x1.5
(4 pins)

爱普生车规级温补晶振型号

型号 晶振功能 外部尺寸 频率范围 精度@25℃ 公差@工作温度 输出 电源电压 规格书 样品零售
汽车级可编程晶振
TG2016SKA		 TCXO/
VC-TCXO or
TCXO-standby		 2.0x1.6x0.7 13~55MHz ± 2 ±0.5@-40~+105 正玄波 1.7~3.63V TG2016SKA温补晶振 咨询客服
汽车级可编程晶振
TG2016SLA		 ±0.5@-40~+85 TG2016SLA温补晶振
  • EPSON温补晶振选型的建议
    EPSON高精度晶振选型
  • 什么是温度补偿晶振？

    市场上通常把温度补偿晶体振荡器简称为温补晶振，英文简称为TCXO。温补晶振是有源晶振的一种，它是在普通晶振的基础上，加了一个温度补偿芯片，从补偿方式角度分为：直接温度补偿晶体振荡器和间接温度补偿晶体振荡器；从信号特征上它主要分为模拟温补晶振和数字温补晶振两种。
    由于EPSON温补晶振拥有±1/±2x10-6以及在-30℃/40℃ to +85℃工作温度下具有±0.1~±2x10-6的高温度稳定度和频率公差，被广泛应用于对稳定度要求比较高的设备，比如通信设备等等。

    TCXO

  • 爱普生晶振代理商和工厂简述

    爱普生在日本本土有三个制造工厂，有四个和精工的关联制造工场。在海外拥有中国苏州、无锡、马来西亚和泰国四个制造工厂。 EPSON拥有遍布的销售网络，共分为四个大区：即美国、欧洲、亚洲、澳洲四区。另外在大陆地区有少数的代理商,其中就包括"南京南山半导体有限公司"。南京南山将为您提供原装正品和快速及时的供货服务。

  • 为什么选择EPSON温补晶振

    随着智能电表、金融处理系统及信息安全等民用处理系统或应用程序对时间精度的要求越来越高。而车载音频设备、车内时钟及仪表等用于车载的元器件则要求在周围温度条件剧烈变化的条件下亦不会出现时间偏差的高精度。而且，在电子设备集成化、小型化不断加速以及顾客环保意识不断增强的背景之下，各种市场均要求元器件具备高精度、小型化及低耗电性能。
    精工爱普生公司2014年在实时时钟模块中又增添了内建温度补偿晶体振荡器（DTCXO）的"RA8900系列"与"RX8900系列"新产品，并开始提供样品。 本次推出的温补晶振新品具有高精度、小型和低耗电的特征，"RA8900系列"用于车载，符合"AEC-Q200※3"标准，"RX8900系列"则供民用。为了回应各种市场的顾客对电子设备时钟高精度化等的要求，各系列分别准备了两种外形尺寸：一种为3.2×2.5×1.0t(Max.)mm，是EPSON公司的实时时钟?？橹?小的尺寸；另一种为10.1×7.4×3.3t(Max.)mm，与爱普生公司原有商品（型号末尾为"SA"的实时时钟模块）有尺寸互换性。

    +高品质+有竞争力的价格

  • 哪些因素影响了晶振的输出波形？

    晶振（晶体振荡器），作为一种利用石英晶体特性的谐振装置，其核心运作机制源自石英晶体的谐振（或称为共振）效应。通过在晶体的两个表面安装电极，并调整电压变化，使其与晶体表面时间变化...

  • TG5032CGN 超高精度温补晶振推荐标准物料号

    TG5032CGN是爱普生10脚超高精度5032贴片温补晶振的热销型号之一。该系列目前标准料号一共有10MHz、19.2MHz、20MHz、25MHz、30.72MHz、40MHz共六个频率，共计十个标准型号和物料编码。选择标准型号/标准物料编码的好处是可以快速下单，缩短生产和交付速度。非标准型号下单前需要先走完爱普生原厂审核流程。...

  • 【陀螺仪传感器】分类与工作原理，如何选购爱

    陀螺仪传感器，也称为角速率传感器或角速度传感器，是一种感测角速度的设备。它在现代科技中扮演着至关重要的角色，广泛应用于从消费电子（如智能手机的屏幕旋转、无人机姿态稳定）到高端工业与国防领域（如工业机器人精准控制、惯性导航系统、平台稳定）等众多场景。其核心功能是测量物体绕其自身某个轴旋转的快慢（角速度），为系统提供关键的姿态和运动信息。本文旨在系统性地介绍陀螺仪传感器的基本分类与核心工作原理，并重点聚焦于如何根据实际应用需求，科学有效地选购爱普生的单轴陀螺仪产品。...
